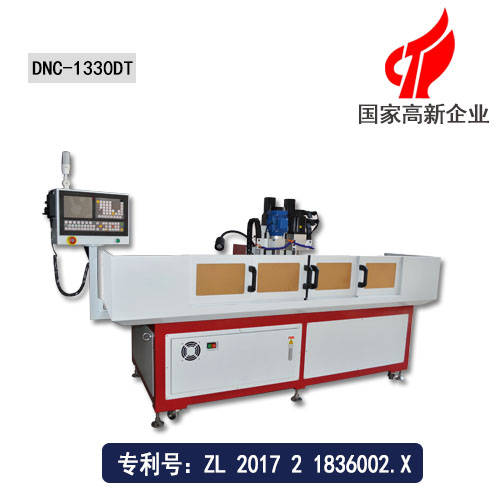

多工位自動打孔機
|
|
☆外形尺寸：2100*1000*1400
|
|
☆有效行程：1300*300*120mm
|
|
☆機床重量：1200kg
|
|
☆鉆孔范圍：0.3-16mm（可定制）
|
一、多工位自動打孔機介紹
本實用新型多工位自動打孔機，包括底座，底座上設置有控制箱，底座的上方設置有水槽，水槽的底部設置有加工平臺，該加工平臺上設置有數個均勻排列的凹槽，所述水槽的前側箱體的底部設置有滑軌，該滑軌上設置有若干個觀察窗，所述觀察窗在滑軌上左右移動，所述水槽的后側設置有兩個平行軌道，所述平行軌道上方設置有Y軸護鏈座，所述Y軸護鏈座的底部設置有移動鏈條，該移動鏈條通過Y軸護鏈座下部設置的伺服電機驅動Y軸護鏈座在平行軌道上左右移動，所述Y軸護鏈座的上方設置有兩個并列設置的鉆孔機具。本實用新型設置有觀察窗，可以通過觀察窗觀察鉆孔過程，控制整個設備的正常運轉。
二、多工位自動打孔機的廣泛應用

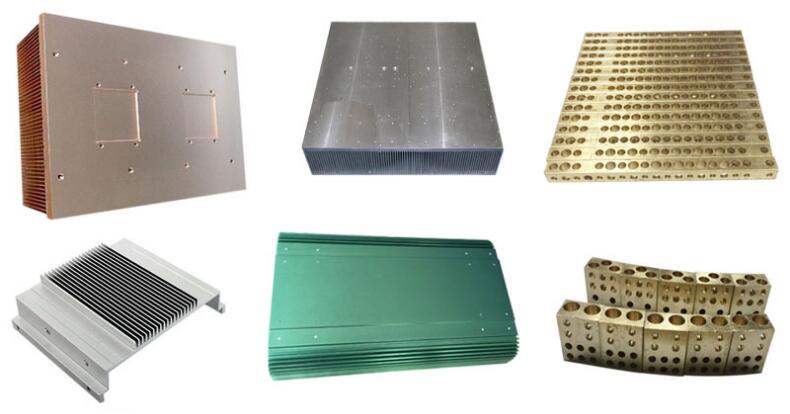

廣泛應用于食品機械篩網、音箱喇叭孔、皮革沖孔模具、汽車配件、軌道交通、農業機械、電梯 、架、空調管道、金屬家具、護欄建筑、醫療和健身器械、閥組和熱交換系統、食品加工包裝設備并具有使用小鉆頭不易折斷、高速、高精密的特點。
三、多米多工位自動打孔機的優勢
1.斷鉆頭沒及時發現、損壞加工件怎么辦?
多孔小孔加工易斷鉆頭，如果沒及時停止鉆孔攻絲一體機工作，斷掉的鉆頭容易損壞加工件。多米自動沖孔機有斷鉆頭自動報警停止功能，無數客戶驗證無漏報、誤報、準確性高。
2.時常更換傳動齒條，成本、待機消耗太大?
傳統大行程鉆孔攻絲一體機采用齒條傳動。齒條磨損快而且影響精度，更換齒條成本高，而且待機時間長。多米自動鉆孔機采用原裝進口精密滾珠絲桿，絲桿精度可達0.01mm，壽命高達8-10年左右，真正實現高精度、低成本。
3.產品加工需要重復多次裝夾，停機更換產品，浪費時間
產品大批量加工生產時，封閉式鉆孔攻絲一體機因其工作臺和空間限制，當一件產品加工完機床停下來才能更換新產品，浪費時間。而多米三工位自動沖孔機加工行程大，并且是敞開式結構，可一次放多個產品，依次進行鉆孔攻絲，不停機循環式加工。在加工的同時還可以操作其他機臺，一人多機操作，提高加工效率。
四、多工位自動打孔機使用注意事項及日常保養
自動化設備越來越普及，在機加工行業，自動沖孔機的使用是比較廣泛的，具有速度快、精度高等優點，在一定程度上面節約了生產成本，提高了加工品質，不同的機床使用有不同的使用方法，那么，多米機械的自動沖孔機使用時需要注意些什么呢?
1.杜絕頻繁開關機，間隔至少十秒以上，因?yàn)樽冾l器可能會因過度充電而損壞。當再次開機使用時，要做回零動作。
2.停機后XY軸手動移動到中間位置，避免軸機架長時間懸空。
3.切削液不夠時會引起機床噴水變小，要及時補充切削液，否則無水突轉水泵會燒掉。
4.安裝筒夾要確定有卡住，筒夾表面及安裝孔要清潔干凈(否則會損壞筒夾及主軸本體/偏擺)。
5.機器最好放置空調房或通風干燥的場所(空調不得對控制器直吹)。
6.電控箱內電器參數不得任意調整。
7.控制器內部參數不得任意變動。
8.工作臺面不能用鐵錘敲打，否則會損傷滑軌。

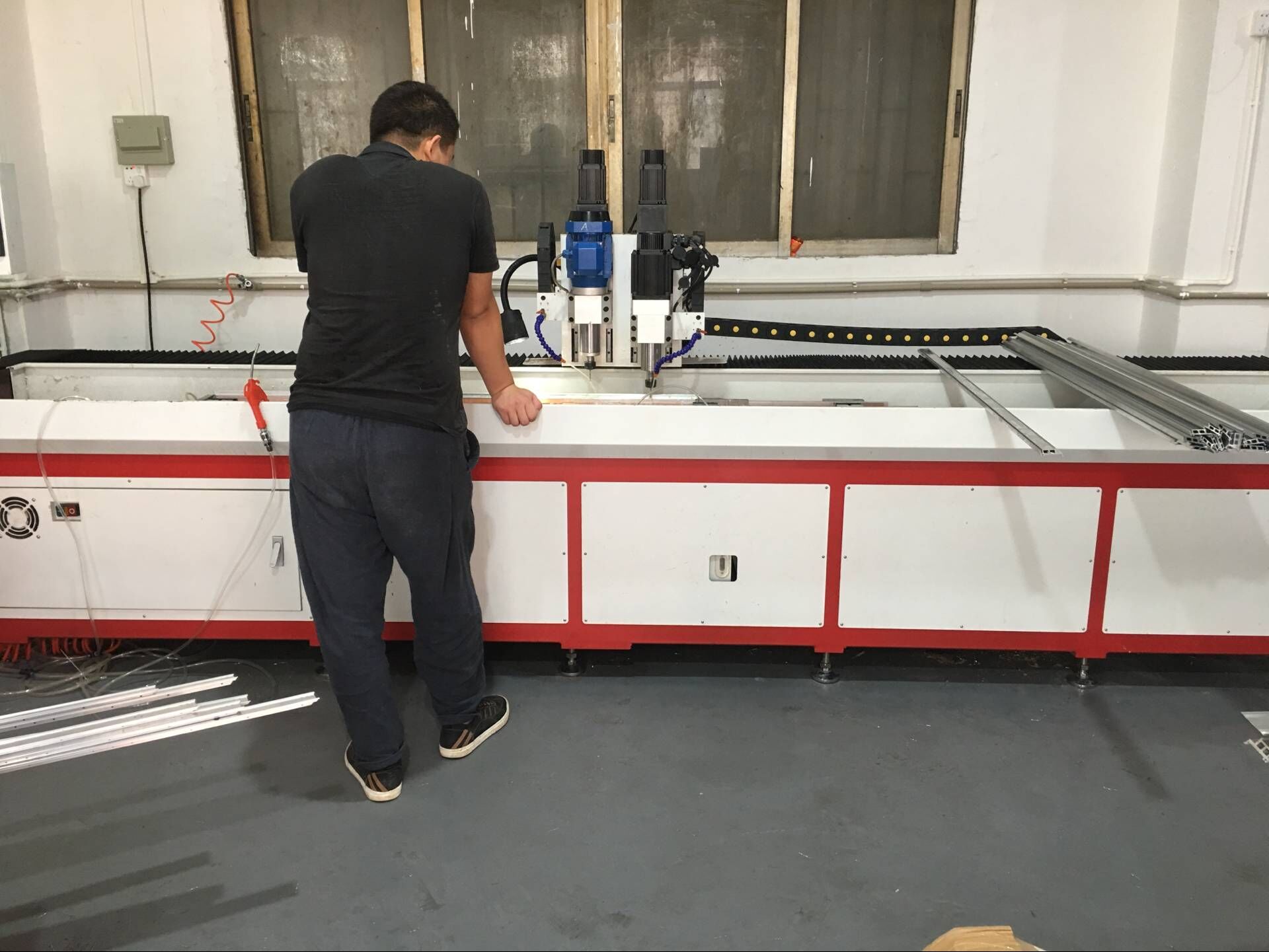

除了以上幾點注意事項，攻牙機的日常維護也不可忽視。當機床不用時及時清理，長時間閑置時定期通電并空轉運行，半年打一次機床絲桿導軌專用防油。平時不用來加工不適合的產品，爭取攻牙機創造最大化利益!
