| 非標定制自動換刀小孔鉆孔機 |
| ☆外形尺寸:3200 mm*1500mm*1700mm |
| ☆加工行程:A軸 200mm、 X軸2000mm、Y軸400 |
| ☆機床重量:約1.5T
 |
| ☆鉆孔直徑范圍:0.1-3mm
 |
| ☆重復定位精度:0.2mm/1000mm |

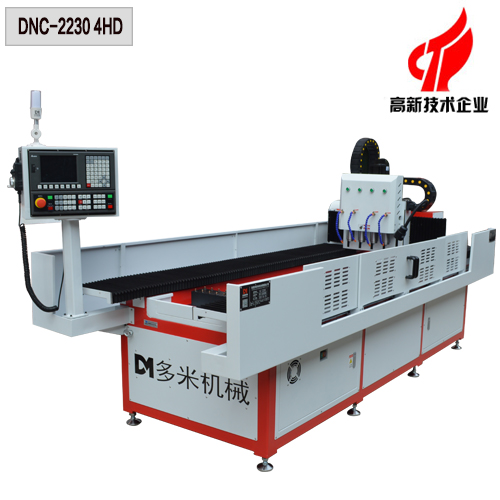

	 這款型號為DNC-2230 4HD的自動換刀小孔鉆孔機,廣泛應用于鋁邊框喇叭孔、篩板孔、電路板設備配件孔等。是客戶跟我們的工程師根據客戶需求,跟客戶反復多次溝通后非標定制的一款新機型,機頭配置了4個高轉速小孔主軸,轉速60000轉,每秒可同時打8個孔,是小孔鉆孔機鉆孔速度的又一個新突破,伺服電機、臺灣上銀導軌絲桿、底座高強度焊接回火解除應力,高精度CNC三次加工等確保高精度鉆孔,令鉆出來的每個孔幾乎光潔無毛刺且小鉆頭不易斷,深受有高精度小孔鉆孔需求客戶的強烈歡迎。



| 機器型號 Model | DNC-2230 4HD | |
| 行程(ROUTE) | X軸 (X AXIS) | 2000mm(可定制尺寸范圍 Customization range 1~15m) |
| Y軸 (Y AXIS) | 400mm(可定制尺寸范圍 Customization range 0.3~0.5m) | |
| Z軸 (Z AXIS) | 200mm | |
| 主軸(SPINDLE) | 轉速 (speed) | 3000rpm~60000rpm(可根據加工要求選配 Can be choose base on requirements Can be choose base on requirements) |
| 錐孔 (taper) | 其它 | |
| 功率 (power) | 2.2kw(根據加工要求選配 Can be choose base on requirements Can be choose base on requirements) | |
| 移動速度(MOVING SPEED) | X軸 (X AXIS) | 60m/min |
| Y軸 Y AXIS) | 28m/min | |
| Z軸 (Z AXIS) | 28m/min | |
| 精度(Position) | 導軌平行度 | ≤0.01mm/1000mm |
| 導軌平面度 | ≤0.02mm/1000mm | |
| 定位精度 | ≤0.03mm | |
| 重復定位精度 | 重復定位精度 :≤0.02mm/1000mm | |
| 反向間隙(鐳射補償前) | 0.02mm | |
| 工作臺尺寸(Working table size) | 2000mm*400mm | |
| 鉆孔攻絲直徑范圍(Drilling tapping diameter range) | 0.2~2mm | |
| 編程方式(Program type) |
					CAD圖檔導入/圖表編程/手動編程/電腦編程 | |
| 系統程序存儲量(system program memory) | 約10000 pcs | |
| 系統外接信號控制(system external signal control) | 支持 (support) | |
| 機床重量(Weight) | 約1.5T | |
| 占地面積(Area) | 3200mm*1500mm*1700mm | |
